Bilanciato vero vs pseudo-bilanciato: quando l'XLR non basta

Nel mondo dell’audio professionale come in quello amatoriale, la presenza di connettori XLR su un apparecchio viene spesso interpretata come garanzia di qualità e della presenza, internamente, di un circuito bilanciato. Ma la realtà è molto più sfumata e, per chi cerca davvero l’eccellenza sonora, questa distinzione fa tutta la differenza. Esistono fondamentalmente due approcci nella realizzazione di un dispositivo audio con ingressi e uscite bilanciate, e le differenze tra questi due approcci vanno ben oltre la presenza dei connettori.

Il bilanciamento intrinseco

In un apparecchio intrinsecamente bilanciato l’intera catena del segnale opera in modalità differenziale dall’ingresso all’uscita (leggete qui l’articolo di approfondimento). Questo significa che ogni stadio del circuito lavora con due segnali in controfase, mantenendo la simmetria e il bilanciamento attraverso tutta l’architettura elettronica.

In un preamplificatore veramente bilanciato, ad esempio, il segnale proveniente dalla sorgente viene ricevuto da un amplificatore differenziale d’ingresso, poi elaborato attraverso stadi di guadagno completamente differenziali, da un controllo di volume quadruplo, deve gestire entrambi i poli dei due canali, fino ad arrivare a uno stadio di uscita che genera attivamente i due segnali in controfase sulle linee Hot e Cold dell’XLR. Questo approccio offre vantaggi sostanziali: ogni stadio contribuisce alla reiezione del modo comune, le distorsioni di tipo pari tendono a cancellarsi naturalmente grazie alla simmetria del circuito, e la dinamica complessiva risulta superiore perché il segnale viene effettivamente elaborato su due canali paralleli.

Il pseudo-bilanciamento: una soluzione di compromesso

Dall’altra parte troviamo prodotti che potremmo definire pseudo-bilanciati, in questi dispositivi, il cuore del circuito lavora in modalità sbilanciata, con un riferimento a massa tradizionale, e solo agli estremi della catena vengono inseriti componenti di conversione. All’ingresso, può essere presente un operazionale configurato come amplificatore differenziale che converte il segnale bilanciato in arrivo in un segnale sbilanciato rispetto a massa. Il circuito interno amplifica poi questo segnale in modo tradizionale. All’uscita, un altro operazionale (o in alcuni casi un trasformatore) ri-crea artificialmente il segnale bilanciato, duplicando il segnale sbilanciato in due versioni in controfase. Questa soluzione è tecnicamente funzionale: il collegamento esterno gode comunque dei vantaggi del bilanciamento (immunità ai disturbi sul cavo, possibilità di percorrere lunghe distanze), ma l’elaborazione interna non sfrutta i benefici di un’architettura differenziale.

Trasformatori vs elettronica attiva: un dibattito aperto

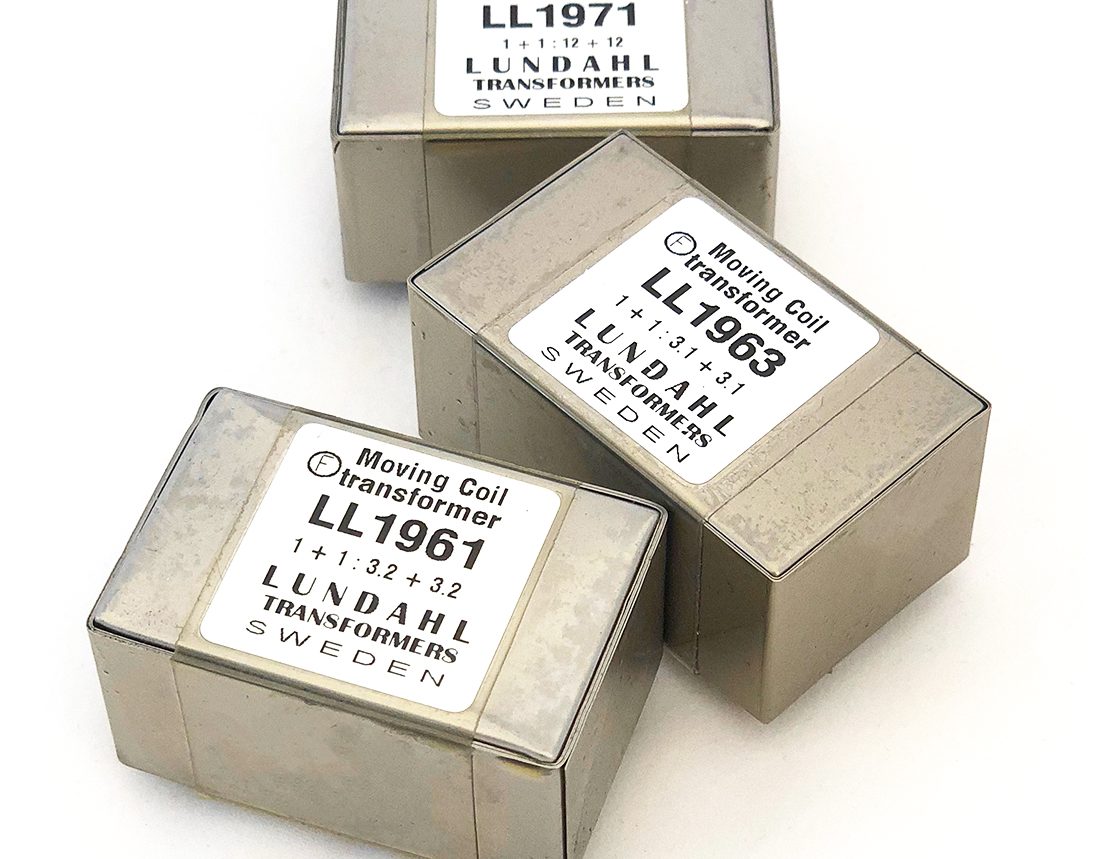

Quando si parla di conversione tra bilanciato e sbilanciato, entrano in gioco anche i trasformatori audio, Lundahl in primis. Un trasformatore di ingresso o uscita può effettuare questa conversione in modo passivo, offrendo un isolamento galvanico totale e una reiezione del modo comune eccellente. Ma i trasformatori di qualità, anche se eccellenti, possono aggiungere carattere e “colore” al suono, e d’altra parte, introducono limitazioni in banda passante ad alta frequenza e possono presentare distorsioni a bassa frequenza se non correttamente dimensionati.

Gli amplificatori operazionali moderni, invece, offrono prestazioni misurabili superiori in termini di banda passante, distorsione e rumore, ma mancano dell’isolamento galvanico e di quel particolare “carattere” analogico che alcuni progettisti e utilizzatori ricercano. Del resto progettisti del calibro di Jeff Rowland utilizzano trasformatori in ogni loro prodotto, la soluzione è quindi sicuramente valida. E in quel caso, per esempio, non vengono usati per bilanciare il segnale, ma solo per isolarlo galvanicamente.

Come riconoscere la differenza

Per l’utente finale, distinguere un apparecchio intrinsecamente bilanciato da uno pseudo-bilanciato non è sempre immediato. Ma alcuni indizi possono aiutare:

Il prezzo: questo è forse l’indicatore più immediato e affidabile. Un’architettura completamente differenziale richiede letteralmente il doppio dei componenti attivi (operazionali, transistor, resistenze di precisione accoppiate), alimentazioni duali più complesse, e un layout del circuito stampato significativamente più sofisticato. Tutto ciò si traduce in costi di produzione sostanzialmente maggiori. Se un dispositivo con XLR costa cifre entry-level, è molto probabile che il bilanciamento sia limitato agli stadi di conversione in ingresso e uscita. I prodotti intrinsecamente bilanciati si collocano tipicamente in fasce di prezzo medio-alte o high-end.

Il consumo energetico: un circuito completamente differenziale richiede teoricamente il doppio dei componenti attivi, quindi consuma di più e dissipa più calore.

Il peso: la presenza di trasformatori audio di qualità si traduce in un peso significativo. Un dispositivo sorprendentemente leggero con XLR potrebbe utilizzare conversioni elettroniche minimali.

Le specifiche tecniche: un CMRR (Common Mode Rejection Ratio) superiore a 80 dB su tutta la banda audio è indice di un’architettura differenziale seria. Valori più modesti potrebbero indicare conversioni superficiali.

La topologia dichiarata: i produttori seri che investono in circuiti completamente bilanciati tendono a dichiararlo esplicitamente, usando termini come “fully balanced”, “differential architecture” o “symmetrical circuit design”.

Conviene ?

Sarebbe sbagliato affermare che solo gli apparecchi intrinsecamente bilanciati meritino considerazione. Un dispositivo pseudo-bilanciato o sbilanciato ben progettato può offrire prestazioni eccellenti, specialmente in situazioni dove i cavi sono relativamente corti e l’ambiente elettromagnetico non è particolarmente ostile. Tuttavia, in contesti dove l’eccellenza sonora è prioritaria, un’architettura intrinsecamente bilanciata rappresenta un investimento che si ripaga in termini di qualità, affidabilità e prestazioni nel lungo periodo. La presenza di connettori XLR, insomma, è solo l’inizio della storia. Quello che conta davvero è cosa succede dietro quella facciata cromata, nel cuore pulsante del circuito dove il segnale audio viene effettivamente elaborato e preservato.
