XLR vs. RCA quale è il collegamento migliore ?

Quando si parla di connessioni audio, professionali e/o domestiche che siano, gli standard utilizzati sono due: XLR ed RCA. Entrambi trasportano i segnali audio ma con differenze tecniche, costruttive e applicative profonde: riflettono immancabilmente due filosofie progettuali completamente diverse.

RCA, uno standard con i capelli bianchi

I connettori RCA, il cui nome deriva da Radio Corporation of America -la RCA che tutti conosciamo- che li introdusse negli anni ’40. Rappresentano uno degli standard più longevi e diffusi nell’ambito dell’elettronica di consumo. La loro struttura è semplice: un pin centrale -polo caldo- circondato da un anello metallico esterno che funge da massa.

Questo è il design sbilanciato, ovvero il segnale viaggia attraverso un singolo conduttore rispetto alla massa comune. La caratteristica forma cilindrica con il pin centrale sporgente è immediatamente riconoscibile, così come i colori convenzionali rosso e nero utilizzati per distinguere i canali destro e sinistro nelle configurazioni stereo, o giallo nel video per il segnale video-composito, come, sempre nel video, per esempio veniva utilizzato per veicolare il segnale component YCrCb.

XLR, i segnali diventano due, “quasi” uguali.

Gli XLR, invece, nascono in un contesto professionale dove era ed è necessario veicolare segnali per tratte molto lunghe senza deperimento. Immaginiamo di dover raggiungere diffusori da palco o collegare un microfono. La loro denominazione deriva da “X series, Locking, Rubber compound” in riferimento alla versione migliorata dei connettori Cannon sviluppati negli anni Cinquanta. La configurazione standard XLR comprende tre pin disposti a triangolo all’interno di un involucro cilindrico robusto dotato di un meccanismo di bloccaggio. Questa architettura a tre conduttori permette il trasporto di segnali bilanciati, una caratteristica fondamentale che rappresenta forse la differenza più significativa rispetto agli RCA.

La trasmissione bilanciata degli XLR merita un approfondimento particolare perché costituisce il cuore delle loro prestazioni superiori. In un cavo XLR, il segnale audio viene duplicato su due conduttori separati, con una delle due copie invertita in fase di centottanta gradi, la “versione” positiva del segnale si chiama polo caldo, l’altro, polo freddo. Invertito di 180 gradi vuol dire che in una ipotetica sinusoide, il polo caldo raggiunge in massimo della sinusoide, mentre quello freddo nello stesso momento raggiunge il massimo negativo, stesso segnale, insomma, ma “specchiato”. Il terzo conduttore funge da schermatura e riferimento di massa. Dall’altra parte un trasformatore o un circuito elettronico differenziale sottrae i due segnali l’uno dall’altro. Poiché il segnale originale è presente in entrambi i conduttori ma con polarità opposta, questa sottrazione raddoppia l’ampiezza del segnale desiderato, ma non solo. Il vero vantaggio è un altro. Qualsiasi interferenza elettromagnetica raccolta lungo il percorso del cavo, infatti, colpisce entrambi i conduttori allo stesso modo e con la stessa fase. Quando il circuito ricevente esegue la sottrazione, queste interferenze comuni vengono completamente cancellate, il principio è noto come reiezione del modo comune.

Solo gli XLR lo fanno

Gli RCA, operando in modalità sbilanciata, non possono sfruttare questo meccanismo di cancellazione del rumore. Il segnale viaggia su un singolo conduttore mentre la massa è condivisa, rendendo questi cavi molto più suscettibili alle interferenze elettromagnetiche e ai disturbi indotti da campi elettrici e magnetici esterni. Questa vulnerabilità diventa particolarmente problematica quando i cavi devono coprire distanze significative o attraversare ambienti ricchi di sorgenti di interferenza come trasformatori, motori elettrici o apparecchiature digitali.

Le nuove interferenze elettromagnetiche

Quando pensiamo agli anni ’70, ’80 e ’90, tendiamo a idealizzare quell’epoca come l’età d’oro dell’audio analogico. Era una epoca nella quale non esistevano cellulari e Wi-Fi ne tanto meno fonti energetiche alternative, giusto qualche elettrodomestico, le luci al neon, forse un computer e quindi il collegamento RCA e il concetto di massa comune non era un grande problema. Oggi, invece, i collegamenti bilanciati XLR dimostrano tutta la loro indispensabilità, a causa di un ambiente elettromagnetico radicalmente trasformato.

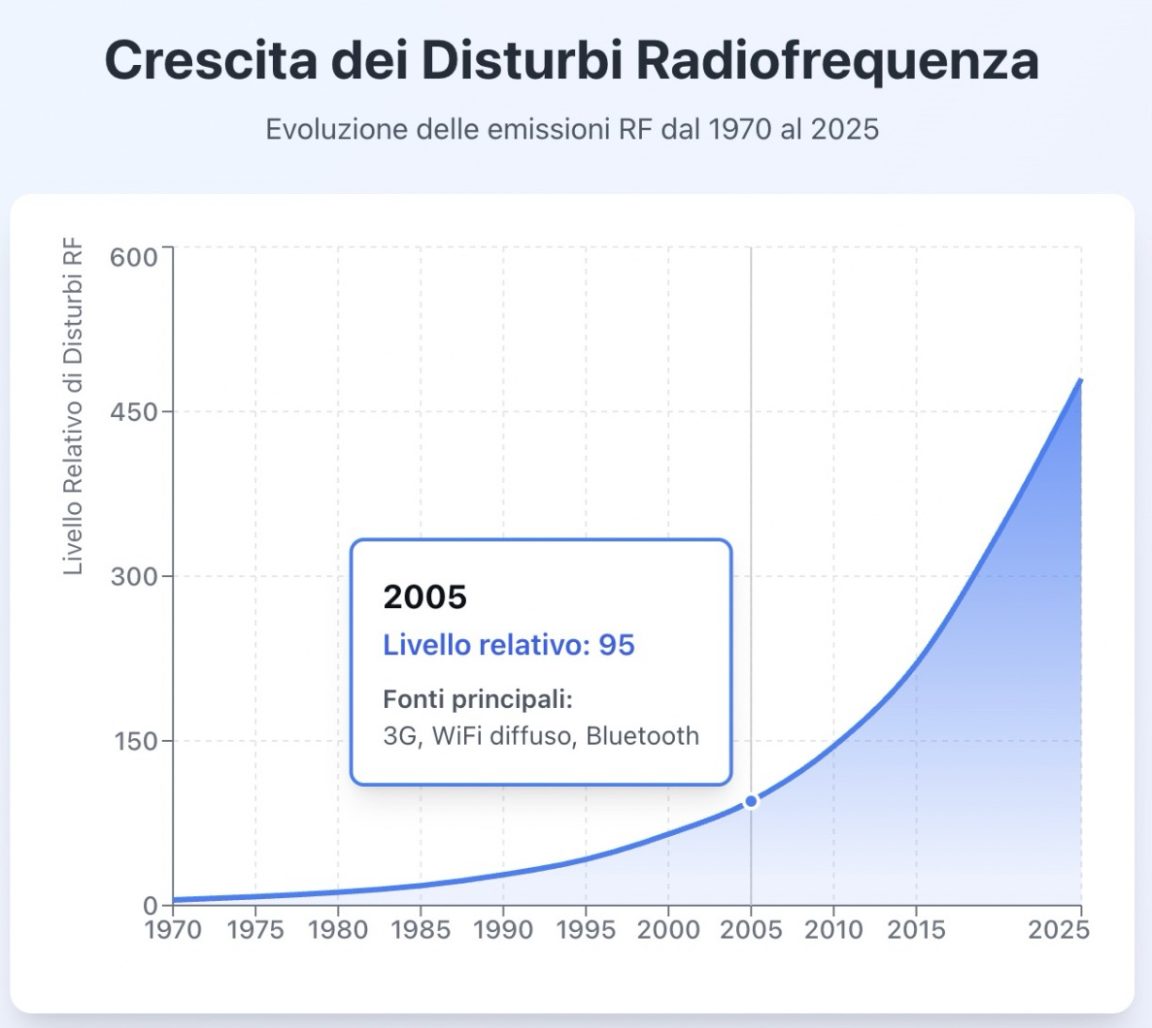

Oggi viviamo immersi in un mare di radiofrequenze e disturbi elettrici che i progettisti di quel tempo non avrebbero mai potuto immaginare. Gli smartphone trasmettono continuamente dati 4G e 5G, i router WiFi saturano lo spettro a 2.4 e 5 GHz, i dispositivi Bluetooth proliferano, gli alimentatori switching ad alta frequenza sono ovunque, grazie anche alla normativa europea che -giustamente- obbliga i consumi in st-by sotto gli 0,5W, valore molto difficile da raggiungere con un trasformatore tradizionale. Ogni caricabatterie USB, ogni LED dimmerabile, ogni schermo genera armoniche e disturbi che si propagano sia per via aerea che attraverso i cavi di alimentazione.

La degradazione della rete elettrica

Ma forse l’aspetto più insidioso riguarda proprio la qualità dell’alimentazione elettrica. La rete a 230V che arriva nelle nostre case non è più quella “pulita” di qualche decennio fa. L’introduzione massiccia di inverter fotovoltaici, caricatori per veicoli elettrici ha letteralmente deturpato la forma d’onda della sinusoide che dovrebbe alimentare i nostri dispositivi. E non è finita qui. I surdevoltori (gli inverter) per impianti fotovoltaici, pur essendo tecnologicamente avanzati, immettono in rete armoniche ad alta frequenza che si sovrappongono alla fondamentale a 50 Hz. Questi disturbi viaggiano attraverso i cavi di alimentazione e possono facilmente accoppiarsi capacitivamente o induttivamente con i cavi audio non bilanciati, trasformandosi in rumori, ronzii e interferenze udibili. Ed è qui che il collegamento XLR bilanciato dimostra tutta la sua superiorità ingegneristica visto che la sua reiezione del modo comune (CMRR – Common Mode Rejection Ratio) che abbiamo già visto, può arrivare a valori di 80-100 dB nei migliori preamplificatori, rendendo praticamente inudibili disturbi che con un collegamento sbilanciato sarebbero insopportabili. Oggi, quindi, in un ambiente saturo di interferenze RF e con una rete elettrica compromessa, il collegamento XLR non è più solo una scelta professionale ma una necessità per chiunque voglia preservare l’integrità del proprio segnale audio. Sarebbe paradossale vanificare i propri sacrifici economici lasciando che disturbi evitabili compromettano la qualità del nostro suono. Il collegamento XLR, seppure progettato decenni fa, si rivela oggi più attuale e indispensabile che mai.

Quanta strada possono fare ?

La questione delle distanze percorribili rappresenta una delle differenze più rilevanti. I cavi RCA mantengono prestazioni accettabili per tratte relativamente brevi, tipicamente entro i due-tre metri in ambienti domestici con livelli moderati di interferenza. Oltre questa soglia, il rapporto segnale-rumore tende a degradarsi progressivamente, con l’introduzione di ronzii e fruscii. Gli XLR, grazie alla loro architettura bilanciata, possono coprire distanze molto maggiori senza perdita apprezzabile di qualità, rendendo possibili collegamenti di decine o addirittura centinaia di metri in installazioni professionali come studi di registrazione, teatri e impianti di sonorizzazione dal vivo, ma per esempio anche per raggiungere due finali mono da mettere vicino ai diffusori, oppure in configurazioni attive, dove devono essere raggiunti gli speakers tramite passaggi sotto traccia.

E’ anche una questione di livello

Un altro aspetto distintivo riguarda i livelli di segnale tipicamente gestiti dai due standard. Gli RCA vengono comunemente utilizzati per trasportare segnali a livello di linea, generalmente compresi tra circa mezzo volt e due volt RMS. Questo li rende ideali per collegare sorgenti come lettori CD, giradischi con o senza preamplificatore incorporato, sintonizzatori e altri dispositivi ad amplificatori e ricevitori. Gli XLR, pur essendo anch’essi utilizzati per segnali a livello di linea in molte applicazioni professionali, eccellono particolarmente nel trasporto di segnali microfonici a bassissimo livello, nell’ordine dei millivolt o anche meno. La capacità di preservare l’integrità di questi segnali estremamente deboli attraverso lunghe distanze e in ambienti ostili è una delle ragioni principali per cui i microfoni professionali utilizzano universalmente connessioni XLR ed è anche il motivo per il quale molti costruttori di giradischi si stanno orientando verso quel collegamento. La robustezza meccanica rappresenta un’ulteriore differenza sostanziale tra i due standard. I connettori XLR incorporano un meccanismo di bloccaggio a scatto che assicura una connessione stabile e resistente agli strappi accidentali. Questo sistema di ritenzione è cruciale in ambienti professionali dove i cavi possono essere soggetti a tensioni meccaniche durante installazioni, concerti o sessioni di registrazione. L’involucro metallico robusto dei connettori XLR offre inoltre una protezione superiore contro urti e usura rispetto ai connettori RCA, che con la loro costruzione più delicata risultano più vulnerabili ai danni meccanici nel tempo.

Una questione di contatto

Gli RCA, d’altra parte, si basano esclusivamente sull’attrito tra il pin centrale e il contatto interno per mantenere la connessione. Sebbene questo sistema funzioni adeguatamente in installazioni fisse come quelle domestiche, presenta limitazioni evidenti in contesti dove i cavi vengono frequentemente collegati e scollegati o dove esiste il rischio di trazione accidentale. Con l’uso ripetuto, i contatti degli RCA tendono a perdere elasticità, generando connessioni meno affidabili che possono introdurre rumori intermittenti o perdite di contatto.

Le specifiche e la schermatura

Dal punto di vista dell’impedenza e dell’adattamento, i due standard operano secondo specifiche diverse. I cavi RCA sono progettati per un’impedenza caratteristica di circa 75Ω nelle applicazioni video o di impedenze variabili nelle applicazioni audio, di solito 50Ω, tipicamente non critiche. Gli XLR professionali seguono generalmente uno standard di 110Ω, adottato dallo standard AES/EBU digitale per le linee bilanciate, sebbene nelle applicazioni audio analogiche l’adattamento preciso dell’impedenza è meno critico rispetto alle applicazioni in radiofrequenza. Ciò che conta per l’audio sono parametri come la capacità per metro (tipicamente 100-150 pF/m), la resistenza dei conduttori e la qualità della schermatura. Nessun produttore di cavi microfonici specifica l’impedenza caratteristica nelle schede tecniche proprio perché non serve.

La schermatura costituisce un altro parametro differenziante. I cavi RCA di qualità utilizzano una schermatura a treccia o a foglio di alluminio attorno al conduttore centrale per minimizzare le interferenze, ma questa protezione ha dei limiti intrinseci nel design sbilanciato. I cavi XLR combinano la schermatura fisica del cavo con i vantaggi della trasmissione bilanciata, creando una difesa multilivello contro le interferenze che risulta significativamente più efficace.

Il loop di massa nel collegamento RCA

Un aspetto spesso trascurato riguarda la gestione dei loop di massa, fenomeno che può causare ronzii e disturbi quando più dispositivi audio sono collegati tra loro e condividono percorsi di massa multipli. Nei sistemi basati su RCA, questi loop possono essere problematici e richiedere soluzioni correttive come isolatori di terra o modifiche al cablaggio. Le applicazioni pratiche dei due standard riflettono le differenze tecniche. Gli RCA dominano nell’ambito dell’audio consumer, collegando componenti hi-fi domestici, sistemi home theater, e apparecchiature di intrattenimento dove le distanze sono limitate e l’ambiente è relativamente controllato. La loro semplicità, il costo contenuto e la facilità d’uso li rendono ideali per questi contesti. Gli XLR, invece, sono lo standard indiscusso negli studi di registrazione professionali, nei sistemi di rinforzo sonoro per concerti, nelle produzioni broadcast e ovunque la qualità audio, l’affidabilità e la flessibilità siano priorità assolute rispetto alle considerazioni economiche. La qualità sonora percepibile tra i due standard dipende fortemente dal contesto d’uso. In un ambiente domestico silenzioso con cavi corti e apparecchiature ben progettate, la differenza tra un buon cavo RCA e un cavo XLR può essere minima all’ascolto ma in situazioni più impegnative caratterizzate da lunghe distanze, elevati livelli di interferenza elettromagnetica -oramai la normalità in un appartamento qualsiasi- o necessità di preservare segnali estremamente deboli -quelli del giradischi per esempio-, i vantaggi tecnici degli XLR si traducono in miglioramenti tangibili: minore rumore di fondo, maggiore dinamica e assenza di artefatti indotti da interferenze.

Con tutto questo non vogliamo certo dire che i collegamenti RCA siano oramai “vecchi” e “inutilizzabili”, ci mancherebbe, ma solo mettere bene a fuoco le differenze che ci sono e quanto in un ambiente contaminato come quello di oggi sia, XLR, da tenere in molto maggiore considerazione rispetto al passato. C’è poi un altro aspetto non meno importante, ovvero se questa o quella apparecchiatura Hi Fi è effettivamente intrinsecamente bilanciata, ovvero genera (nel caso di sorgenti) o tratta (nel caso di preamplificatori, integrati, finali) il segnale come differenziale o meno. Ma per questo aspetto vi rimandiamo a un altro articolo specifico che potete leggere qui
